Odată ce te-ai hotărât să îmbunătățești confortul și eficiența energetică a locuinței în care te afli sau în momentul în care proiectul viitoarei tale case ajunge în punctul selectării ferestrelor și a ușilor termoizolante, primul pas pe care trebuie să-l faci este solicitarea ofertei. Pentru a primi cât mai curând oferta preliminară de tâmplărie, atunci când o soliciți este nevoie să incluzi în cerere dimensiunile ferestrelor și a ușilor termoizolante de care ai nevoie, cum dorești să se deschidă (tipologie deschideri), numărul elementelor identice, gradul de eficiență energetică pe cere ți-l dorești (orientativ), accesorii (ex. plase insecte), culoarea și tipul personalizării tâmplăriei. Dacă ceva este neclar sau ți se pare că sunt prea multe căsuțe de bifat, nu este cazul să te descurajezi. Contactând unul dintre partenerii acreditați VEKA, vei primi tot suportul de care ai nevoie, de la stabilirea detaliilor referitoare la oferta inițială și până la montaj profesional. Pentru dimensiunile ferestrelor și ale ușilor, de exemplu, nu va trebui să te stresezi cu precizie milimetrică ca să primești oferta preliminară de tâmplărie. Măsurarea golurilor de zidărie în care sunt montate ferestrele și ușile existente sau transmiterea unor documente pe care le-ai primit deja de la arhitect sau inginerul proiectant sunt suficiente pentru a primi oferta orientativă. Aceste documente pot fi tabloul de tâmplărie sau planuri de arhitectură pentru parter, etaj, mansardă, demisol, în care ferestrele și ușile sunt cotate. Deoarece măsurătorile sunt o etapă foarte importantă, înainte de a ți se prezenta oferta finală, partenerul VEKA pe care l-ai contactat va trimite un specialist care să facă o evaluare și măsurători in situ. Această procedură are rolul de a identifica eventualele probleme adiționale prezentate de ferestrele actuale, precum condens, punți termice, infiltrații sau ineficiență la atenuarea zgomotului exterior, și de a elimina din calcul abaterile dintre plan și realitate, inevitabile în cazul construcțiilor noi.

Ce este tabloul de tâmplărie

Tabloul de tâmplărie este un document întocmit de arhitecți și reunește informații detaliate cu privire la necesarul de ferestre și uși ale unei construcții. Acesta include dimensiunile proiectate, numărul de elemente și recomandări cu privire la tipul tâmplăriei, vitraj, eficiență și culoarea profilului. Așadar, acest plan detaliat este documentul ideal pe care îl poți trimite unui partener VEKA pentru a obține rapid o estimare de cost. Totodată, dacă ai la îndemână un tablou de tâmplărie, vei observa că acesta precizează la note că ”înainte de executarea tâmplăriei, executantul va face obligatoriu releveul golurilor”, adică va măsura obligatoriu la fața locului golurile din pereți, destinate ușilor și ferestrelor. În cazul proprietăților private, recomandările din tabloul de tâmplărie nu sunt obligatorii și nu îți va reproșa nimeni dacă alegi profile de calitate superioară, precum sistemele VEKA exclusiv de Clasa A cu durată de viață estimată la peste 50 de ani, sau vitraje cu un nivel de eficiență energetică mai ridicat decât cele prevăzute în document. Ia aminte însă că arhitecții pot fi foarte sensibili la nuanțe, așa că dacă vrei să păstrezi bunele relații, consultă-l pe al tău înainte de a schimba culoarea propusă în tablou, cu una dintre cele peste 70 de folieri în nuanțe RAL și imitații lemnoase din paletarul VEKA, cu un finisaj exclusiv VEKA Feinstruktur sau cu tehnologia unică VEKA SPECTRAL.

Ce trebuie să verifici când primești oferta finală

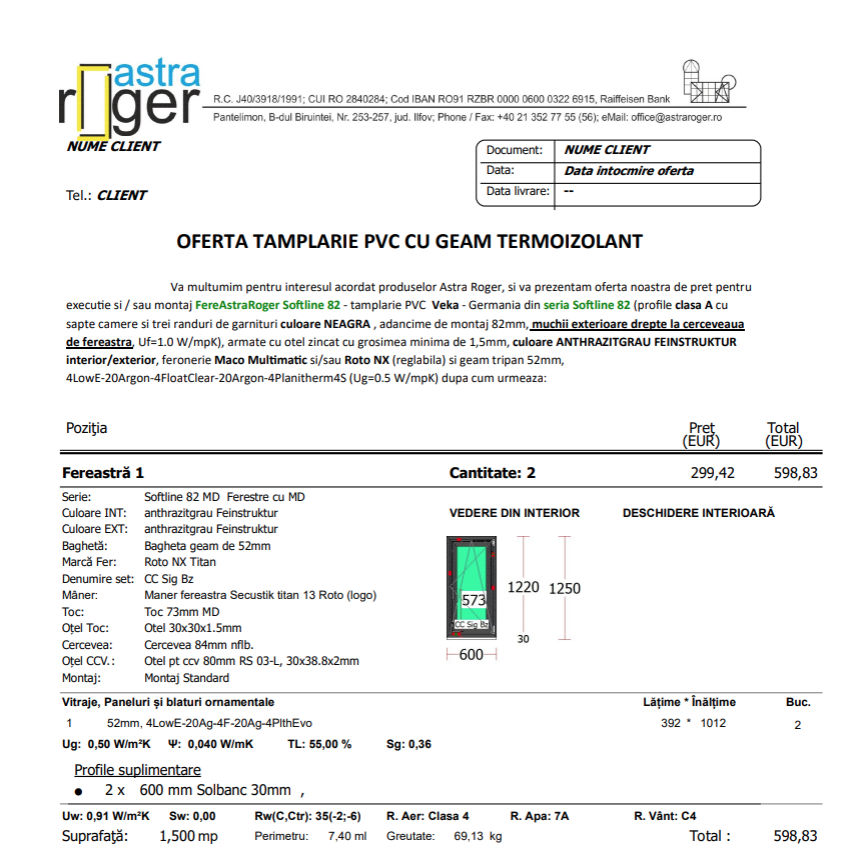

Chiar dacă este puțin probabil să ai parte de surprize atunci când apelezi la un partener VEKA, nu strică niciodată să compari dimensiunile și cantitățile din oferta finală cu cele măsurate de reprezentantul producătorului de tâmplărie. Mai verifică și ca nuanțele personalizărilor să coincidă cu cele alese și să corespundă cu preferințele tale pentru fețele interioare/exterioare ale tâmplăriei. Un alt amănunt simplu de examinat este configurația pachetului de geam (vitraj). În oferta pe care o prezentăm în acest articol, vitrajul este unul tripan, având specificațiile:

52mm, 4LowE-20Ag-4F-20Ag-4PlthEvo.

Iată ce înseamnă acești termeni:

• 52mm = grosimea totală, în milimetri, a pachetului de geam
• 4LowE = geam interior LowE cu grosime de 4 milimetri
• 20Ag = spațiu de 20 milimetri între geamul interior și cel intermediar, umplut cu Argon
• 4F = geam intermediar clar și netratat (FloatClear) cu grosime de 4 milimetri
• 20Ag = spațiu de 20 milimetri între geamul intermediar și cel exterior, umplut cu Argon
• 4PlthEvo = geam exterior 4 anotimpuri (4Seasons) cu grosime de 4 milimetri. PlthEvo și Planitherm4S sunt prescurtări ale denumirii date de producătorul sticlei.

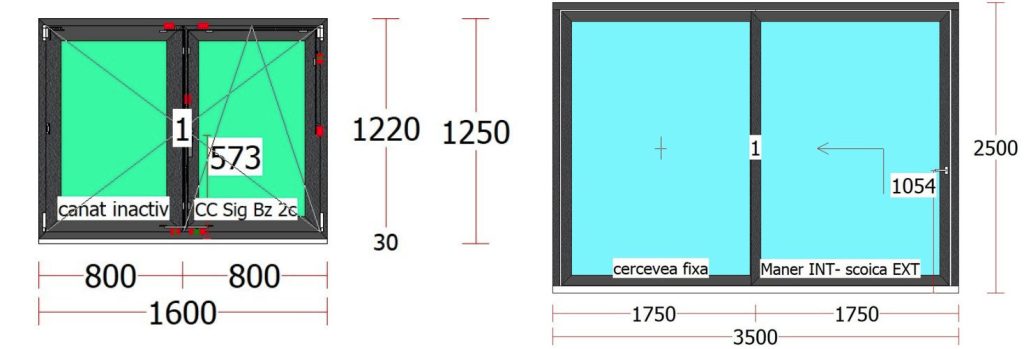

În continuare, aruncă un ochi și peste tipologiile de deschidere. Ele sunt reprezentate prin triunghiuri cu baza pe o latură a cercevelei și vârful pe latura opusă sau printr-o săgeată frântă, plasată în centrul vitrajului. Baza triunghiurilor reprezintă latura (axa) în jurul căreia se rotește cerceveaua, în timp ce vârful indică latura cercevelei care se îndepărtează cel mai mult de toc în timpul deschiderii oscilante sau batante. Săgeata frântă indică deschiderea culisantă cu acționare prin ridicare și sensul deplasării: mai întâi în sus și apoi spre stânga în cazul de față. Dacă pe vitrajul unui element din ofertă apare doar o ”cruce”, înseamnă că acel canat este fix (nu se deschide).

De aici, informațiile prezentate în ofertă încep ușor să se complice, asta deoarece documentul este unul tehnic și trebuie să prezinte clar și succint caracteristici ușor de identificat de către profesioniștii în producția și montajul tâmplăriei, cât și coeficienți ale căror explicații fac obiectul unor întregi capitole din manuale de studiu. Totuși, pentru a avea o idee despre ce reprezintă fiecare, vom încerca să oferim câteva explicații.

Ce reprezintă coeficienții din oferta pentru ferestre și uși de Clasa A (Uw + cerinte nZEB, Ug, Ψ, rezistente, etc.)

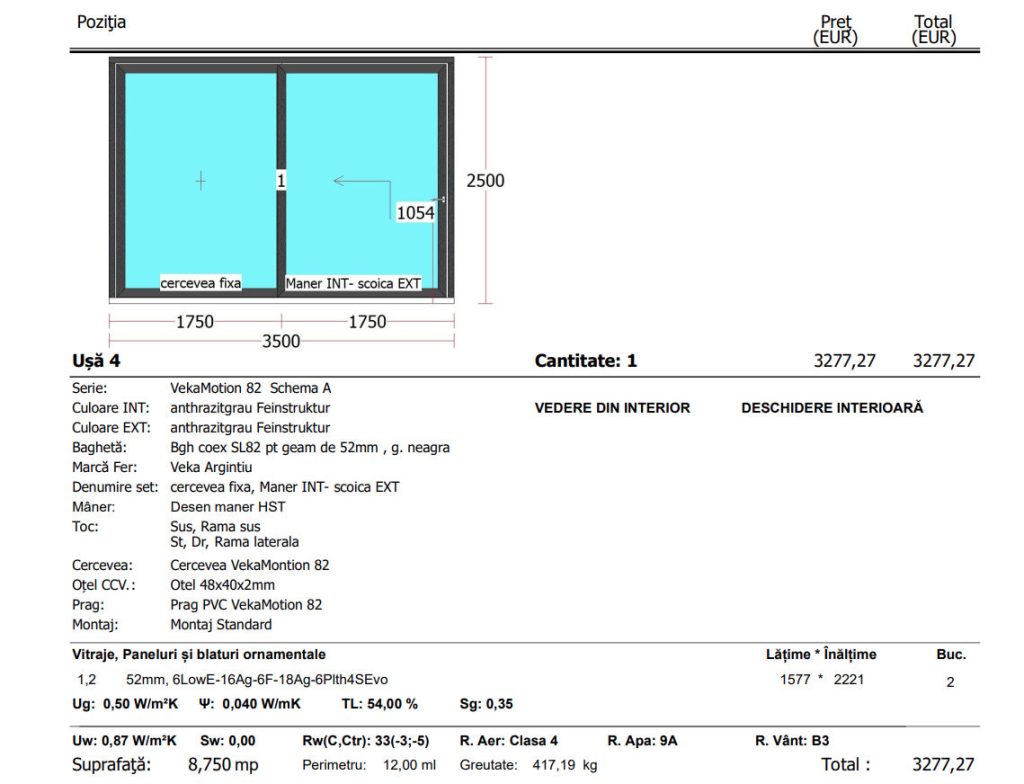

După cum se poate observa în imaginea de mai sus, pe lângă configurație, schiță, cantități și prețuri, descrierea mai cuprinde și o colecție de coeficienți care prezintă performanța energetică și rezistențele la vânt, apă, aer, zgomot și raze solare. Ca o paranteză, în configurația acestei uși culisante cu vitraj termoizolant se menționează feronerie (Marcă Fer) și prag VEKA. Asta deoarece VEKAMOTION 82 este un sistem complet VEKA, proiectat să susțină vitraje cu greutăți considerabile, în timp ce pragul a fost gândit să fie plasat fără improvizații la același nivel cu al podelei, pentru a facilita deplasarea peste acesta. Această abordare VEKA este necesară pentru atingerea duratei de viață estimată la peste 50 de ani pentru toate sistemele sale exclusiv de Clasa A. În cazul de față, această promisiune necesită feronerie testată riguros în laboratoarele VEKA, greutatea ușii ajungând la 417 kg, în condițiile în care dimensiunile ușii (3,5×2,5m) sunt încă departe de suprafața maximă pe care o poate acoperi un sistem VEKAMOTION 82 pentru uși culisante din sticlă cu acționare prin ridicare (Lmax=6,00m, Hmax=2,70m).

Revenind la coeficienți, iată pe scurt ce reprezintă fiecare:

Uf – coeficient de transfer termic (transmitanță) pentru tâmplărie. Cu cât este mai mic, cu atât contribuie mai mult la eficiența energetică a ferestrei (f=frame: cadru/tâmplărie/ramă).

Ug – coeficient de transfer termic pentru pachetul de geam. Cu cât este mai mic, cu atât crește mai mult performanța ferestrei (g=glass/glazing: vitraj/pachet de geam).

Ψ – coeficient de transfer termic liniar prin extremitățile pachetului de geam. Cu cât este mai mic, cu atât contribuie mai mult la eficiența energetică a ferestrei și la prevenirea apariției condensului în zona de îmbinare dintre geam și cercevea. Este influențat de performanța termoizolantă a baghetei care leagă foile de geam, de adâncimea de încastrare a vitrajului în profil și de performanța energetică a profilului.

TL – transmitanța luminoasă a vitrajului. Reprezintă procentul de lumină solară care trece prin vitraj și ajunge în casă. Când tinde spre 100%, crește gradul de iluminare naturală a încăperilor. Când tinde spre 0% efectul este invers. Un procent confortabil este cuprins între 50% și 70%, în funcție de climatul zonei geografice, suprafața vitrajului și expunerea ferestrelor la razele soarelui. Ce trebuie precizat aici este că, odată cu lumina solară intră în casă și radiația solară generatoare de căldură. Prin urmare, un TL ridicat în cazul unei ferestre fără umbră, montată pe Sud, înseamnă disconfort sau risipă de energie cu aerul condiționat în timpul zilelor fierbinți de vară.

Sg – coeficientul de transfer termic, absorbție și disipare a căldurii provenite din energia solară, la nivelul vitrajului. Cu cât este mai mic, cu atât cresc economiile de energie pe timp de vară.

Uw – coeficient de transfer termic pentru întreaga fereastră sau ușă din sticlă (w=window: fereastră). Pentru uși se mai utilizează și Ud (d=door: ușă). Cu cât este mai mic, cu atât crește eficiența energetică a ferestrei sau ușii culisante. Pentru a îndeplini condițiile pentru ferestre nZEB și uși nZEB, acest coeficient trebuie să fie mai mic de 1,11W/m²K pentru ferestre și mai mic de 1,30W/m²K pentru uși exterioare.

Rw(C,Ctr) – rezistența acustică a ferestrelor și a ușilor termoizolante la zgomote exterioare. Este exprimată în decibeli (dB) și reprezintă nivelul maxim de zgomot pe care îl poate izola fereastra sau ușa respectivă. C și Ctr sunt factori de corecție, au întotdeauna valori negative și ajustează valoarea Rw în funcție de frecvența sunetelor. C corectează rezistența la frecvențe medii, cum ar fi vocile oamenilor, iar Ctr ajustează izolarea la frecvențe joase, precum zgomotul traficului auto.

R. Aer – clasa de permeabilitate la aer. Clasa 0 este cea mai slabă, în timp ce clasa 4 reprezintă cea mai bună protecție împotriva apariției curenților de aer și cea mai bună performanță a garniturilor de etanșare, reflectând totodată stabilitatea excelentă a profilelor VEKA de Clasa A. Implicit, clasa 4 oferă cele mai mari economii de energie și cel mai bun confort.

R. Apa – clasa de permeabilitate la apă. Clasa 0 este cea mai slabă, în timp ce clasa 9 oferă cea mai bună protecție împotriva pătrunderii în interior a apei provenite din precipitații. Litera ”A” indică faptul că fereastra sau ușa din sticlă a fost testată prin expunere directă și completă la jeturi de apă, în timp ce litera ”B” indică testarea cu o barieră ce protejează parțial partea superioară a ferestrei/ușii. Această barieră simulează prezența unui balcon deasupra ferestrei, a unei copertine sau a streșinii.

R. Vânt – clasa de rezistență la încărcare din vânt. Litera reprezintă deformația relativă sub care s-a încadrat fereastra sau ușa în timpul testelor (A ≤1/150, B ≤ 1/200, C ≤ 1/300 – cea mai mică deformație), în timp ce cifra reprezintă ultimul prag de presiune depășit de tâmplărie în  timpul testelor (1 ≤ 400 Pa, 2 ≤ 800 Pa, 3 ≤ 1200 Pa, 4 ≤ 1600 Pa, 5 ≤ 2000 Pa). Pe măsură ce suprafața vitrată crește, fără a fi sprijinită de montanți, rezistența la vânt scade, însă nu alarmant. De exemplu clasa B3 de rezistență la vânt înseamnă că deformația oricărui segment de profil din cadrul ușii, raportată la lungimea segmentului, este mai mică de 0.005 și rezistă la presiuni de până la 1200 Pa (vânt cu viteză de aprox. 159 km/h). Ca idee, valorile de referință ale presiunii dinamice a vântului, folosite în proiectarea construcțiilor din România, nu depășesc 700 Pa.

Așa cum am menționat, oferta pentru ferestre și uși cu sisteme VEKA de Clasa A este un document preponderent tehnic, ce reunește informații care pot fi ușor descifrate, dar și specificații pentru care sunt necesare cunoștințe aprofundate. Sperăm ca informațiile de mai sus să fie cât mai utile în consultarea ofertei, însă trebuie să precizăm că ele sunt doar noțiuni introductive. Prin urmare, ca să ai garanția unei lucrări de Clasa A, cu durată de viață estimată la peste 50 de ani, solicită oferta pentru ferestre și uși termoizolante doar unor specialiști în domeniu, capabili să realizeze toate fazele proiectului de tâmplărie: proiectare, producție, montaj.
